ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГРОВЕРОВ, ПРУЖИННЫХ ШАЙБ
НАВИВКИ ПРУЖИН ПРОИЗВОДСТВО ПЛОСКИХ СПИРАЛЬНЫХ ПРУЖИН ГИБОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА КОЛЕЦ ПРУЖИННЫХ ПРОИЗВОДСТВО ШПЛИНТОВ, ХОМУТОВ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ ПРОИЗВОДСТВО ПРУЖИННЫХ ШАЙБ, ГРОВЕРОВ ПЕЧИ ДЛЯ ТЕРМООБРАБОТКИ ПРУЖИН РАЗМАТЫВАЮЩИЕ УСТРОЙСТВА ДЛЯ ПРУЖИННОЙ ПРОВОЛОКИ

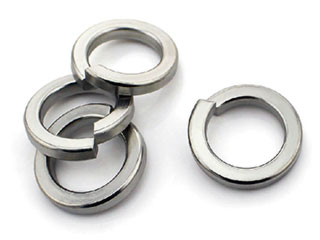

Шайба пружинная или гровер это пружинная разрезная шайба, предназначенная для использования в качестве контрящего элемента, предотвращающего саморазвинчивание резьбового соединения. Такая деталь используется в соединениях, где необходимо обеспечить надежную фиксацию связанных элементов конструкции, подверженых сильным вибрационным нагрузкам.

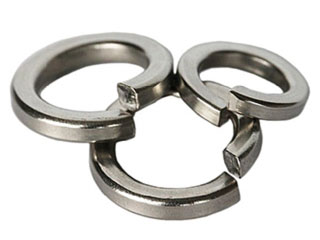

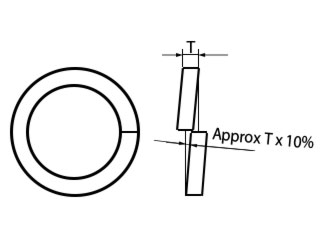

Гровер конструктивно представляет собой металлическую деталь в форме кольца, разрезанного под углом. Концы этой детали имеют острые кромки и немного разведены в стороны. Во время монтажа гровер располагают между крепежной поверхностью и гайкой таким образом, чтобы во время закручивания острые края врезались в поверхность гайки, тем самым, обеспечивая надежное крепление.
Пружинные шайбы производятся по стандарту DIN 127 / ГОСТ 6402-70 из пружинной (закалённой или нержавеющей) стали марки 65Г, 70, 3Х13 прямоугольного сечения. В качестве материалов также применяются бронза, алюминий, монель-металл.
Шайба пружинная разрезная широко применятся в приборостроении, машиностроительной отрасли, автомобилестроении и других отраслях
Для производства таких гроверных шайб часто применяются пружинонавивочные автоматические станки. Такое оборудование обеспечивает полный технологический цикл производства пружинной шайбы согласно стандартам DIN 127 (ГОСТ 6402-70), DIN 128A, DIN 128B, DIN 6913, DIN 7980.
Производительность такого оборудования зависит от размеров изготавливаемых гроверов и составляет от 400 шт/мин до 1000 шт/мин (см. видео).

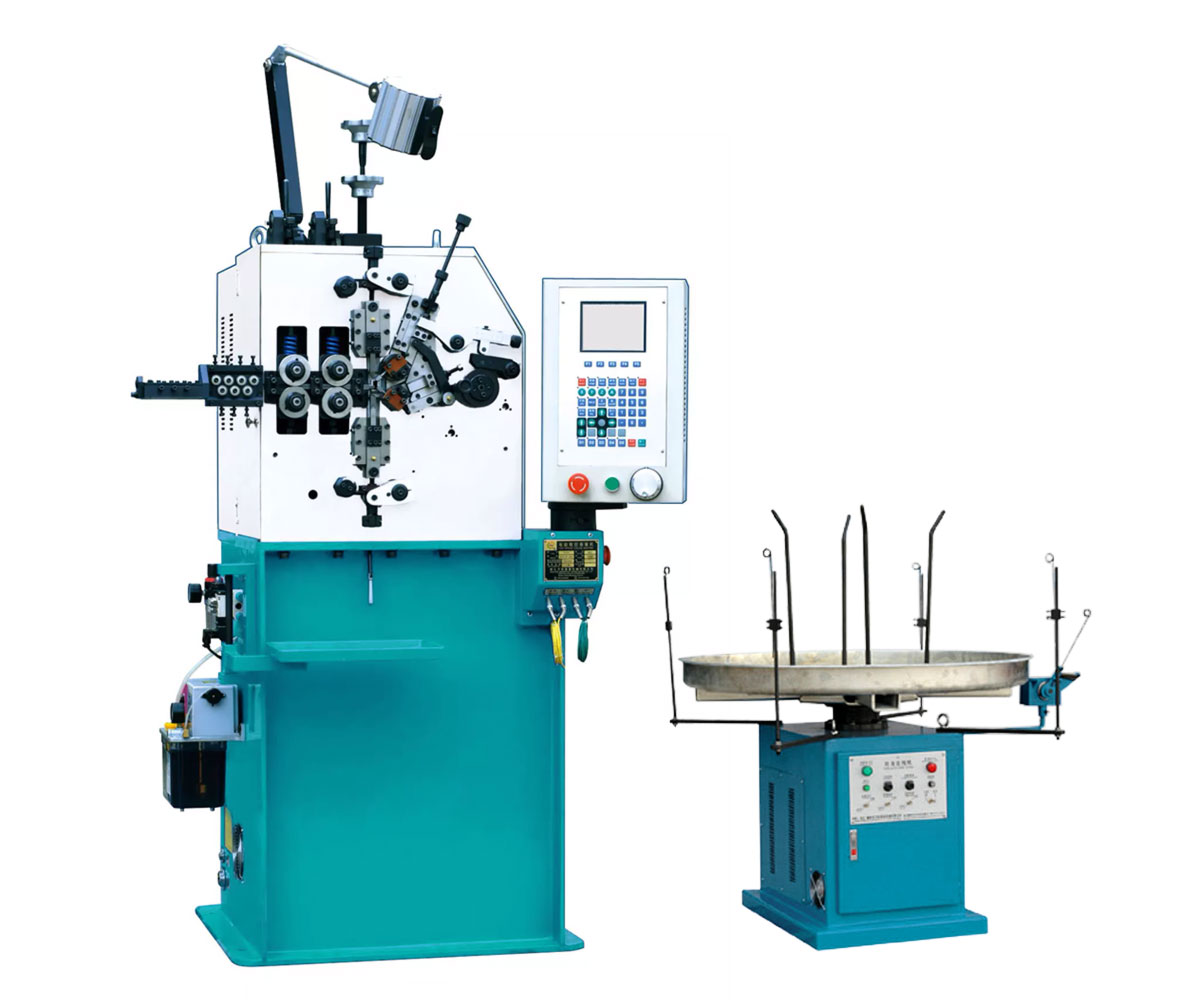

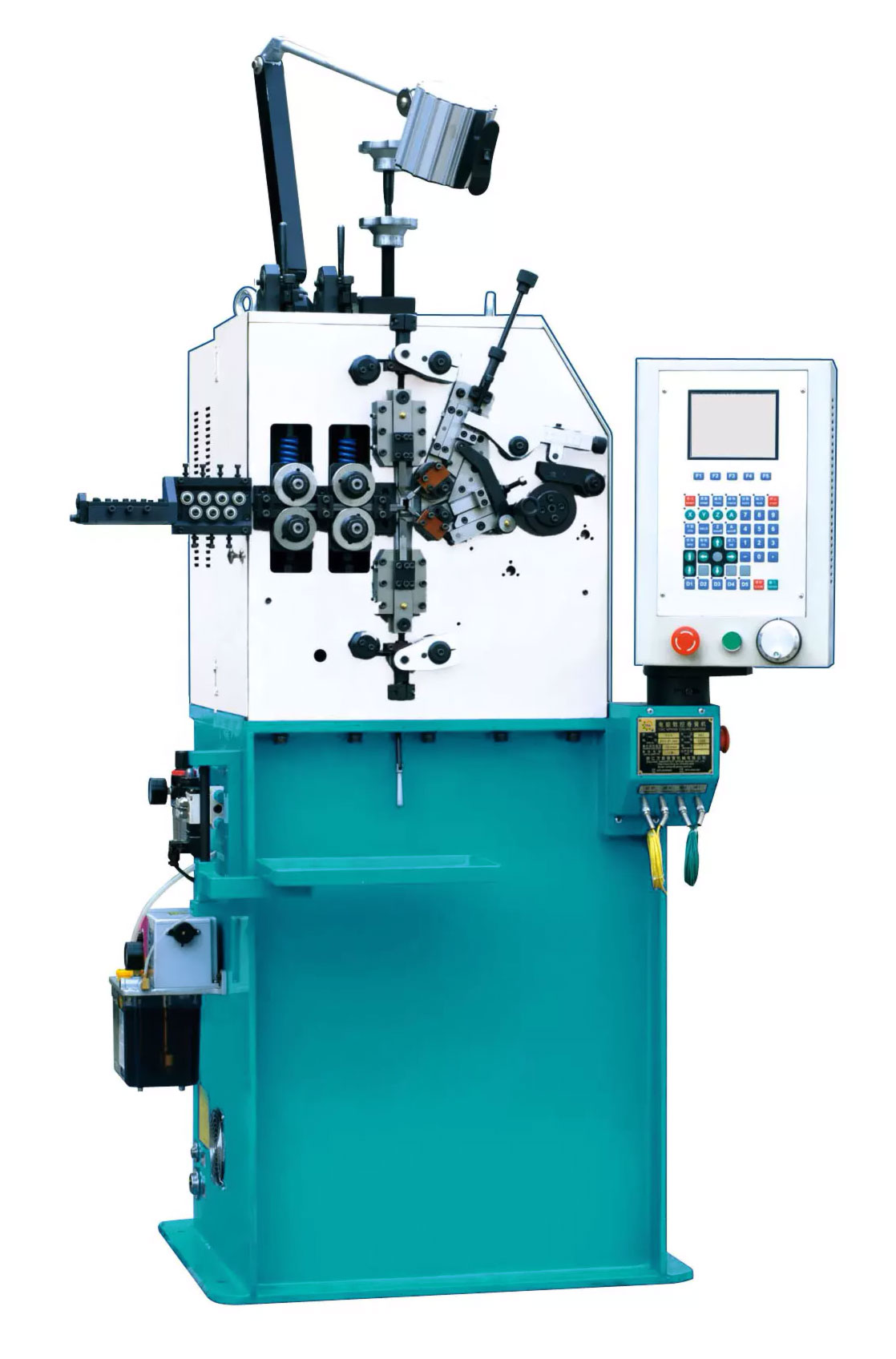

ПРУЖИНОНАВИВОЧНЫЙ СТАНОК С ЧПУ ДЛЯ ПРОИЗВОДСТВА ГРОВЕРНЫХ ШАЙБ RG-35
Особенности оборудования для производства гроверных шайб
- Оси станка могут работать как синхронно, так и независимо друг от друга в зависимости от управляющей программы.
- Компьютерный интерфейс управления оборудованием доступен на китайском и английском языках.
- Оборудование для навивки пружин имеет право- и левостороннее намоточное лезвие.
- Тайваньский компьютерный контроллер и японские сервомоторы.
- Станок позволяет изготавливать отладочные образцы в ручном режиме.
Технические характеристики станка для производства гроверных шайб RG-35
| Диаметр проволоки | Ø1.5 ~ Ø3.5 |
|---|---|
| Максимальный наружный диаметр пружинной шайбы | Ø50 мм |
| Количество управляемых осей ЧПУ | 3 оси (подачи проволоки / кулачков / задания шага пружины ) |
| Максимальная скорость подачи проволоки | 100 м/мин |
| Значение установки подачи проволоки | ± 0,01 ~ ± 9999,99 мм |
| Величина установки кулачка | ± 0,1 °C ~ ± 359,9 °C |
| Количество роликов подачи | 2 пары |
| Мощность серводвигателя устройства подачи проволоки | 5,5 кВт |
| Мощность серводвигателя кулачков | 5,5 кВт |
| Мощность серводвигателя задания шага пружины | 1 кВт |
| Габариты (Д×Ш×В) | 1150 мм × 1535 мм × 2000 мм |
| Масса станка | 1060 кг |
| Электропитание | 3-фазное 380В / 50Гц |
| Сервомотор производства Sanyo (Япония) | |
| Компьютер производства Hust (Тайвань) | |
Технические характеристики размотчика проволоки RG-35A
| Диаметр подающего устройства | 1100 мм |
|---|---|
| Грузоподъёмность | 300 кг |
| Скорость вращения | 100 м/мин |
| Мощность двигателя | 1,1 кВт |
| Вес оборудования | 200 кг |
| Электропитание | 220В/50Гц |
| Размер упаковки | 1180 мм × 780 мм × 1280мм |
Видео работы оборудования
Пружинонавивочный станок с ЧПУ для производства гроверных шайб
Автомат для производства гроверов 970 шт в мин

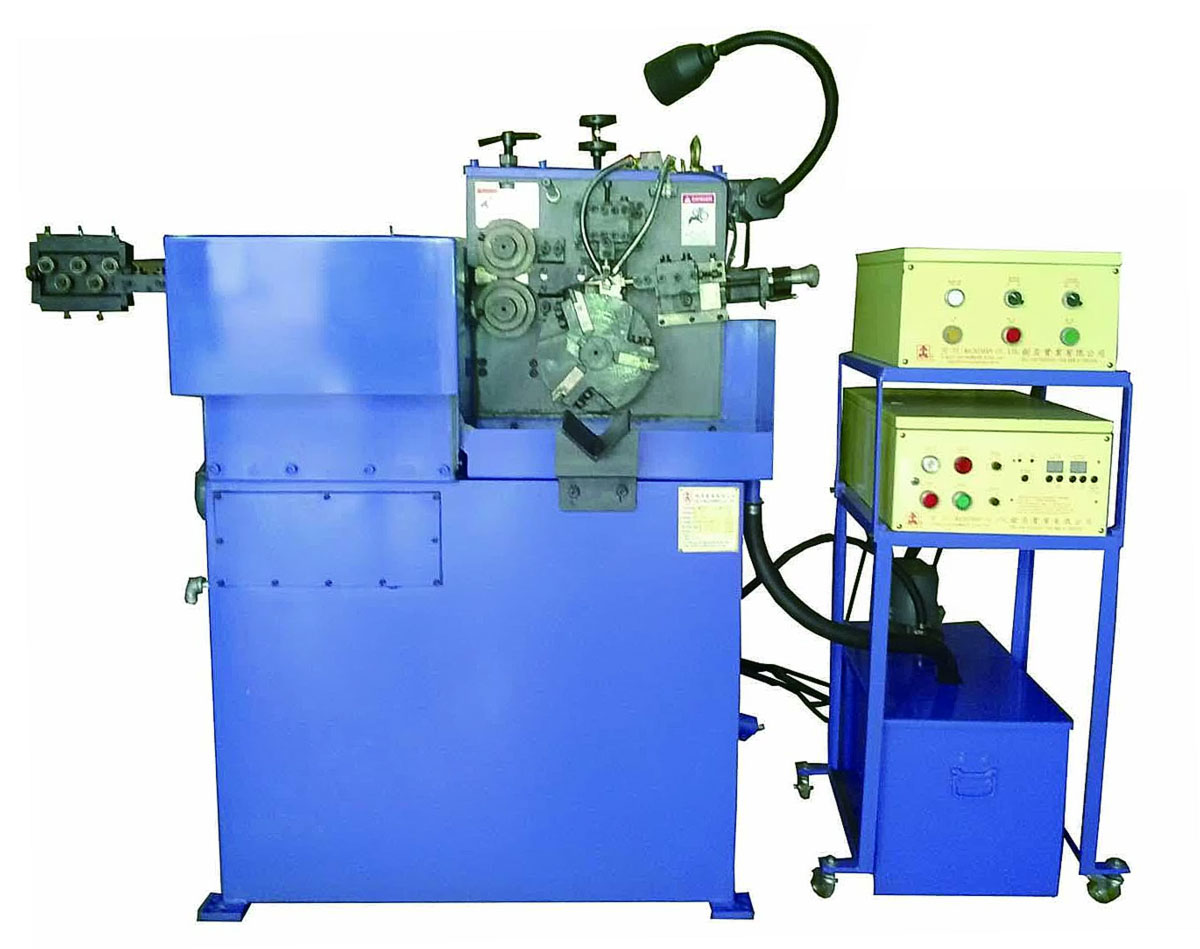

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРУЖИННЫХ ШАЙБ (ГРОВЕРОВ) RG-10
| Модель оборудования | RG-10 | |
|---|---|---|
| Материал | 22K & S45C | SW-57A |
| Спецификация | 8 мм, 10 мм, 12 мм используется под шурупы | 6 мм, 8 мм, 10 мм используется под шурупы |
| Мощность двигателя | 3 л.с. | |
| Габариты оборудования | 142 × 112 × 140 см, 920 кг | |
| Габариты электр. блока и бака водяного охлаждения | 65 × 54 × 115 см, 150 кг | |
| Габариты размотчика проволоки | 155 × 142 × 80 см, 395 кг | |
- Материал проволоки - проволока для пружин из стали.
- Сплющивание осуществляется подающими маховиками.
- Процесс сплющивания, навивки, отрезки и формирование шайбы произходит одновременно.
