ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ
СТАНКИ ДЛЯ ПРОИЗВОДСТВА АНКЕРНЫХ БОЛТОВ
Автоматизированные многооперационные станки для производства анкерных болтов и рым-болтов

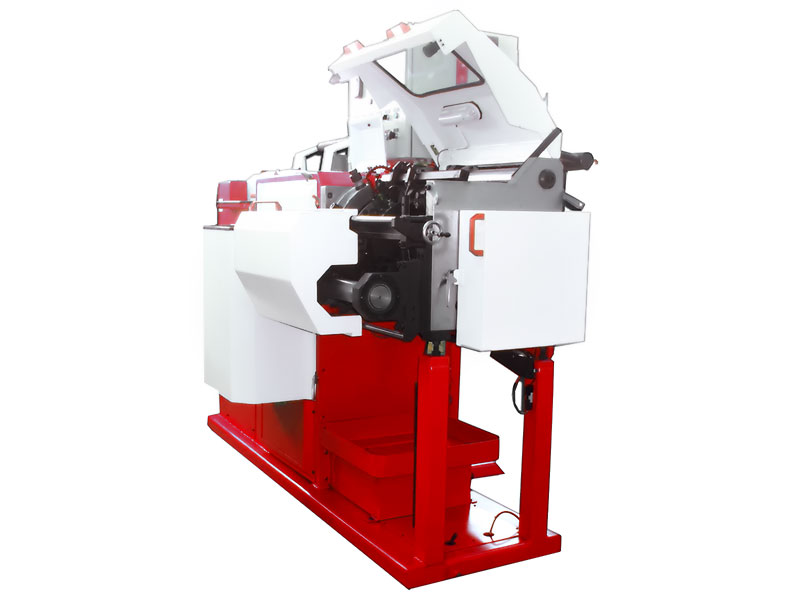

Автоматический многооперационный станок серии RGS-BH предназначена для производства анкерных болтов с односторонней резьбой, рым-болтов. Станок вытягивает пруток из катушки, выпрямляет пруток, режет на заготовки требуемой длины, накатывает резьбу на одном конце и сгибает. Допуски по длине очень точные (примерно ±0,1мм). Край среза всегда ровный и точный. Скорость подачи прутка варьируется с помощью электронного контроллера скорости.
В стандартную оснастку станков входят:
- Быстро-заменяемые устройства для разных диаметров прутка, разной длины прутка
- Резьбонакатные матрицы, и т.п.
Основные функции оборудования:
- вытягивание прутка из катушки
- выпрямление прутка
- нарезание прутка на заготовки заданной длины
- накопление заготовок в верхнем магазине
- подача заготовок из магазина к резьбонакатным матрицам
- накатывание резьбы с одной стороны заготовки планетарными плашками
- накопление заготовок в магазине гибочной системы
- гибка
- вывод готовых изделий
Технические характеристики многооперационных станков
| Модель / Параметры | RGS-10/5-BH | RGS-20-BH | RGS-25-BH | RGS-30-BH | RGS-35-BH |
|---|---|---|---|---|---|
| Размер резьбы; до 700 Н/мм2 | M3 до M6 NC#6 до 1/4” | M6 до M12 1/4” до 1/2” | M8 до M16 5/16” до 5/8” | M10 до M20 3/8” до 3/4” | M12 до M24 1/2” до 1” |
| Стандартная длина для прямых шпилек | 560мм / 22” | 660мм / 26” | 750мм / 30” | 1,000мм / 39” | 1,200мм / 47” |
| Стандартная длина для гнутых частей | 450мм / 18” | 550мм / 22” | 600мм / 24” | 635мм / 25” | 700мм / 28” |
| Ниша для резьбонакатной матрицы | 60мм | 100мм | 100-125мм (5”) | 100-155мм (6-1/8”) | 100-155мм (6-1/8”) |
| Минимальная длина, анкерные болты (измерен. внешн.) | 25-50мм / 1-2” | 32-80мм / 1¼-3” | 40-80мм / 1½-3.5” | 76-100мм / 3-4” | 100-150мм / 4-6” |
| Максимальная длина, анкерные болты (измерен. внешн.) | 100-250мм / 4-10” | 125-380мм / 5-15” | 150-450мм / 618” | 175-500мм / 7-20” | 200-600мм / 8-24” |
| Производительность для прямых шпилек | 60-240 шт/мин | 50-200 шт/мин | 45-180 шт/мин | 40-120 шт/мин | 35-105 шт/мин |
| Производительность для гнутых изделий | 60-150 шт/мин | 50-120 шт/мин | 45-110 шт/мин | 40-100 шт/мин | 35-80 шт/мин |
| Главный мотор (макс. размер матрицы) | 4.0 кВт / 5.5 л.с. | 11 кВт / 15 л.с. | 15 кВт / 20 л.с. | 18 кВт / 25 л.с. | 30 кВт / 40 л.с. |
| Мотор для выпрямления | 4.0 кВт / 5.5 л.с. | 7.5 кВт / 10 л.с. | 11 кВт / 15 л.с. | 18 кВт / 25 л.с. | 30 кВт / 40 л.с. |
| Производственная площадь | 2.6м × 0.95м (7.5’ × 37”) | 3.3м × 1.1м (11’ × 41”) | 4.0м × 1.3м (13’ × 51") | 4.7м × 1.5м (15.4’ × 59") | 5.2м × 1.6м (17’ × 63") |
