ОБОРУДОВАНИЕ ДЛЯ ФОРМОВАНИЯ ПРУЖИН
ОБЩАЯ ИНФОРМАЦИЯ О ПРОИЗВОДСТВЕ ПРУЖИН ОБОРУДОВАНИЕ ДЛЯ ФОРМОВАНИЯ ПРУЖИН ОБОРУДОВАНИЕ ДЛЯ
НАВИВКИ ПРУЖИН ПРОИЗВОДСТВО ПЛОСКИХ СПИРАЛЬНЫХ ПРУЖИН ГИБОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА КОЛЕЦ ПРУЖИННЫХ ПРОИЗВОДСТВО ШПЛИНТОВ, ХОМУТОВ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ ПРОИЗВОДСТВО ПРУЖИННЫХ ШАЙБ, ГРОВЕРОВ ПЕЧИ ДЛЯ ТЕРМООБРАБОТКИ ПРУЖИН РАЗМАТЫВАЮЩИЕ УСТРОЙСТВА ДЛЯ ПРУЖИННОЙ ПРОВОЛОКИ
НАВИВКИ ПРУЖИН ПРОИЗВОДСТВО ПЛОСКИХ СПИРАЛЬНЫХ ПРУЖИН ГИБОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА КОЛЕЦ ПРУЖИННЫХ ПРОИЗВОДСТВО ШПЛИНТОВ, ХОМУТОВ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ ПРОИЗВОДСТВО ПРУЖИННЫХ ШАЙБ, ГРОВЕРОВ ПЕЧИ ДЛЯ ТЕРМООБРАБОТКИ ПРУЖИН РАЗМАТЫВАЮЩИЕ УСТРОЙСТВА ДЛЯ ПРУЖИННОЙ ПРОВОЛОКИ

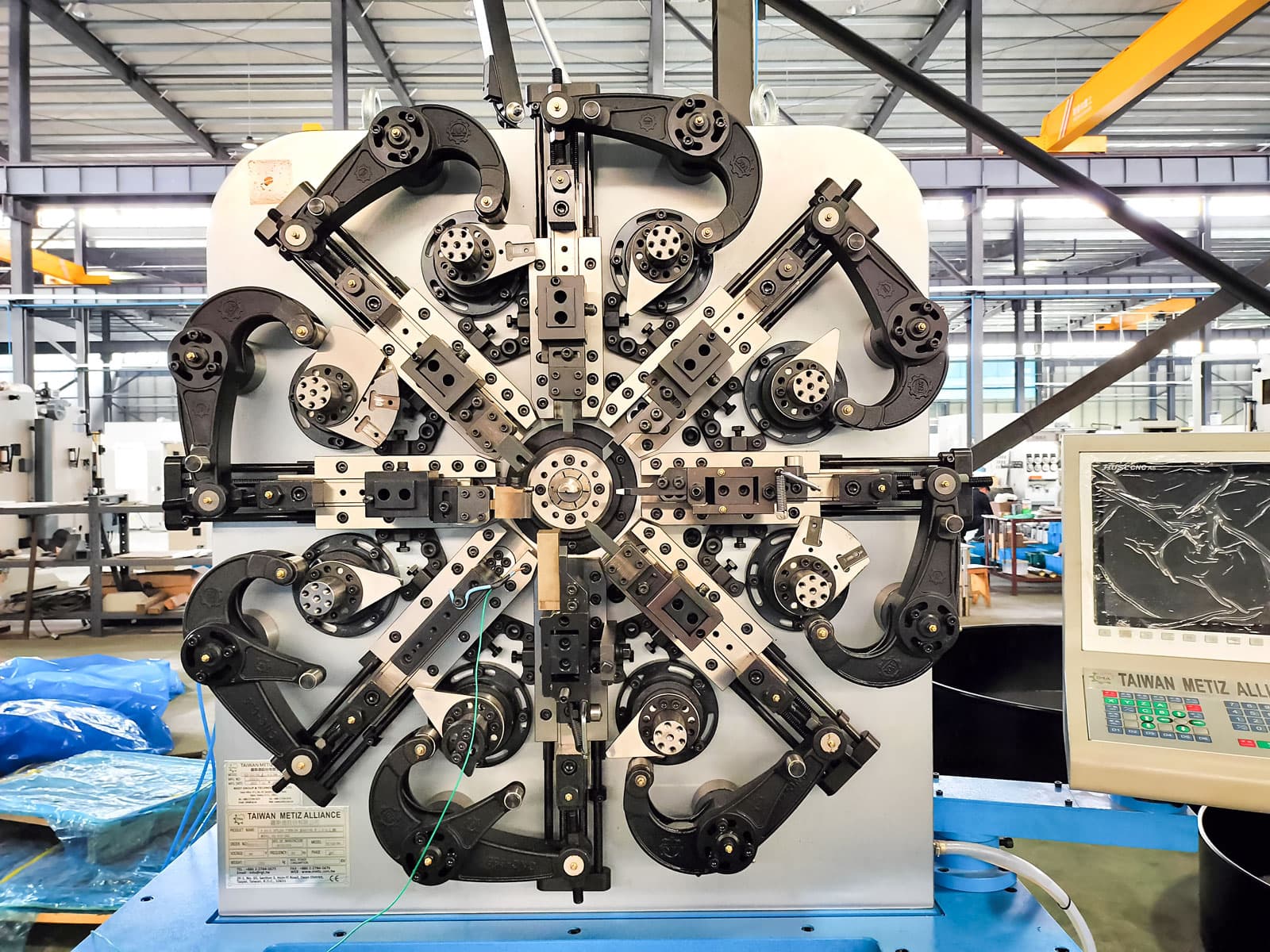

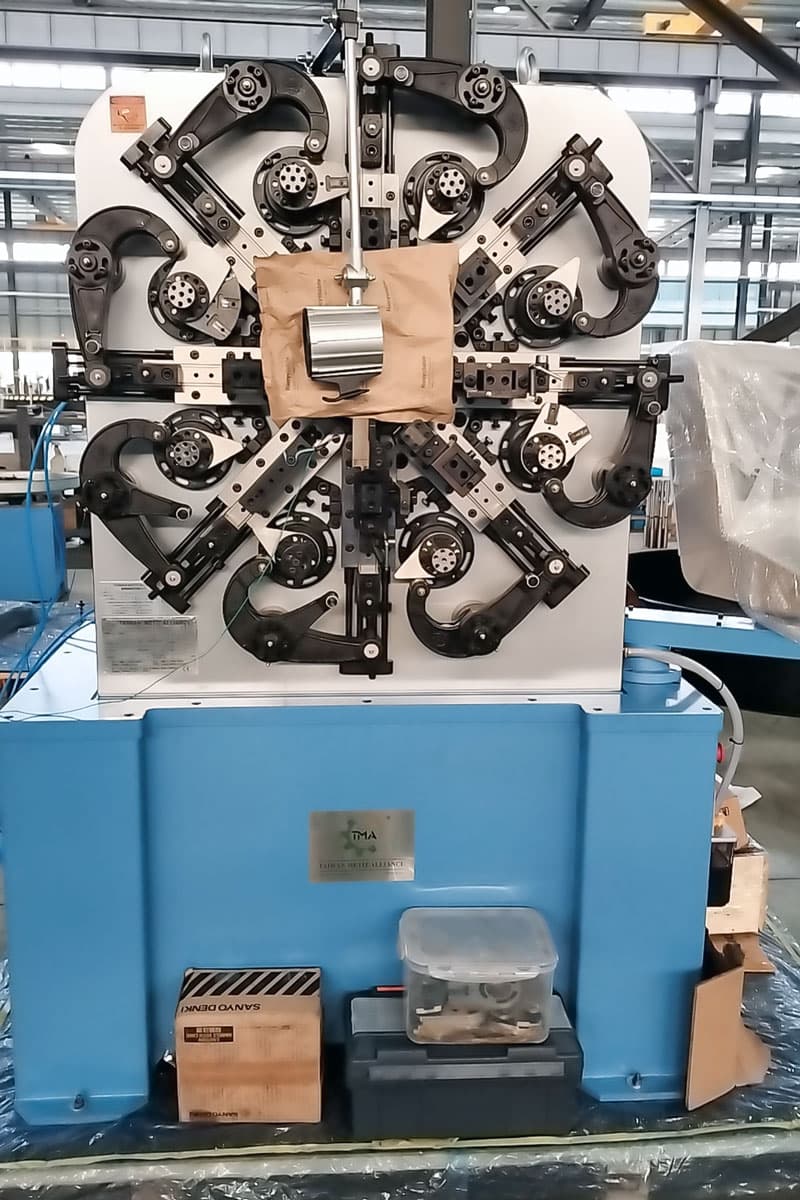

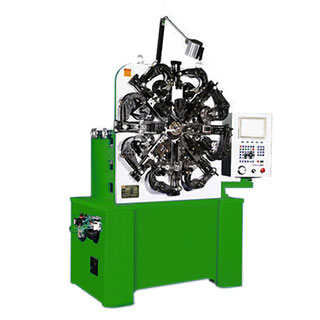

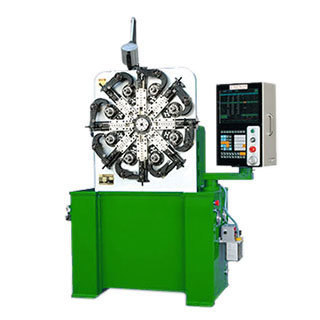

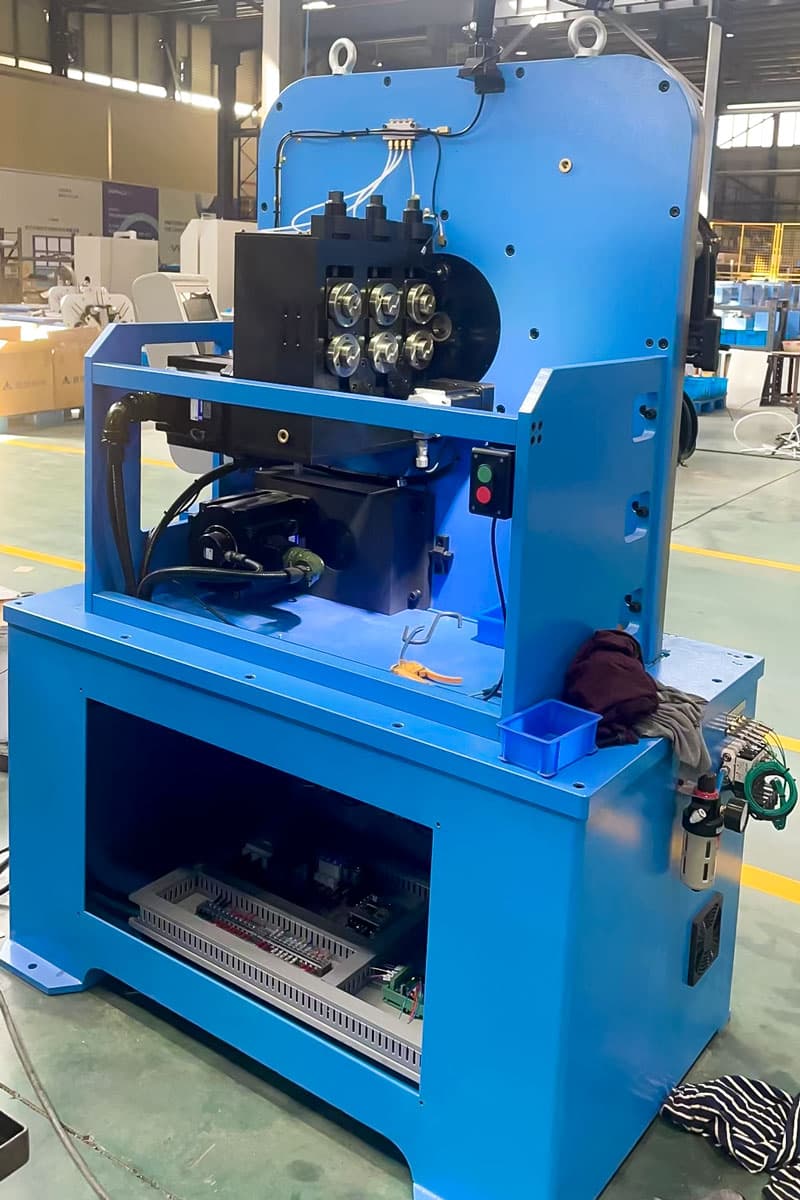

3Х-ОСЕВОЙ СТАНОК-МУЛЬТИФОРМЕР С ЧПУ ДЛЯ ФОРМИРОВАНИЯ ПРУЖИН

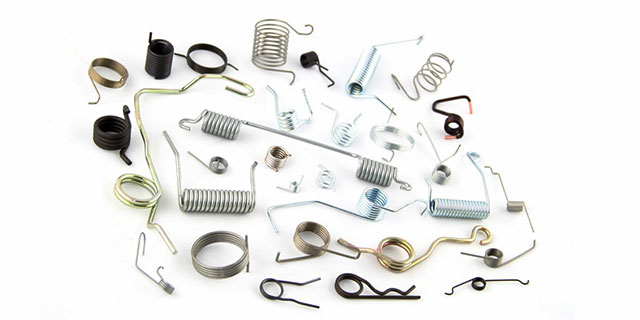

Оборудование для производства пружин растяжения, пружин кручения, пружин сложной конфигурации, изделий из проволоки сложной геометрии, электротехнических компонентов сложной формы, заготовки сварных конструкций и т.д.
Особенности станка-мультиформера для пружин
- Этот станок-мультиформер для формирования пружин оснащен компьютерной системой управления тайваньского производства и серводвигателем производства Японии. Контролер способен запоминать 99 групп программ. Положение осей, параметры подачи проволоки, скорость производства, количество произведенной продукции отображаются на дисплее. Прост в управлении, точен и надежен.
- Высокоточное контрольное устройство автоматически выключает станок при обнаружении дефектного продукта.
- Компьютеризированное управление вращением кулачков позволяет выставлять угол поворта в диапазоне от 0,1 до 359.9°
- Все параметры изготовления пружины (диаметр, угол наклона и т.д.) могут быть изменены в любое время в зависимости от рабочего состояния, отображаемого на экране.
- Оборудование для производства пружин подходит для производства двойных пружин кручения, прямых пружин, конических пружин сжатия, прямоугольных пружин, спиральных пружин, пружин специальной формы и т.д.
Технические параметры станка-мультиформера для пружин
| Модель | RG-625-CNC | RG-635-CNC | RG-650-CNC |
|---|---|---|---|
| Диаметр проволоки (мм) | Ø0.3 ~ Ø2.5 | Ø1.5 ~ Ø3.5 | Ø2 ~ Ø5 |
| Макс. внешний диаметр (мм) | Ø50 | Ø60 | Ø100 |
| Значение контроля подачи проволоки (мм) | ±0.01 ~ ±9999.99 | ±0.01 ~ ±9999.99 | ±0.01 ~ ±9999.99 |
| Значение контроля кулачка | ±0.1° ~ ±359.9° | ±0.1° ~ ±359.9° | ±0.1° ~ ±359.9° |
| Сохраняемая программа | 99 групп | 99 групп | 99 групп |
| Мощность двигателя (кВт) | оси X-Y 2.7 кВт ось Z 1.0 кВт | оси X-Y 5.5 кВт ось Z 1кВт | оси X-Y 11 кВт ось Z 1кВт |
| Вес оборудования (кг) | 800 | 1500 | 3500 |
| Напряжение | Трехфазное, 380В 50 Гц | Трехфазное, 380В 50 Гц | Трехфазное, 380В 50 Гц |
| Габариты оборудования (ДxШxВ) | 1630 x 880 x 1980 мм | 1850x1060 x 2150 мм | 2000 x 1080 x 2250 мм |
Видео работы оборудования

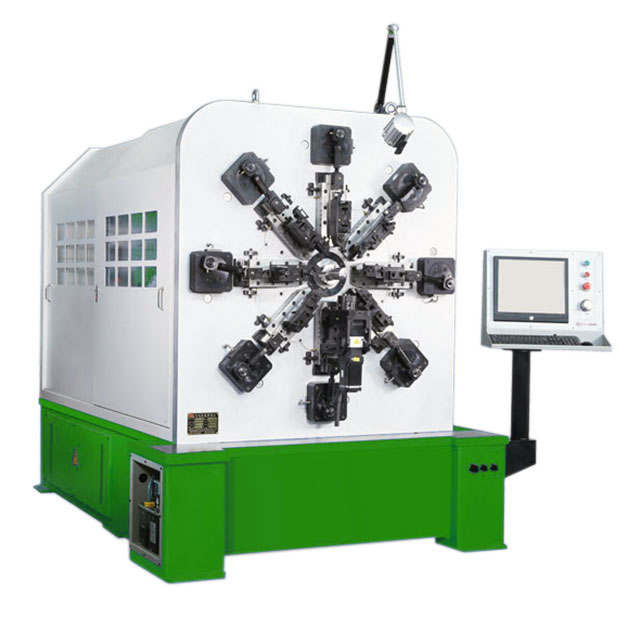

12-ОСЕВОЙ СТАНОК-МУЛЬТИФОРМЕР С ЧПУ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН
Функции и особенности бескулачкового станка-мультиформера
- Данное оборудование для производства пружин не имеет кулачка. Станки оптимизированы для высокоскоростного производства и интенсивных условий эксплуатации.
- Обладает высокой точностью, мощностью и стабильностью в работе.
- Высокоточная роликовая направляющая.
- Оборудование снабжено компьютерной системой управления производства Тайваня и серводвигателем японского производства.
- Подача проволоки осуществляется с помощью функции поворота проволоки.
- Интерфейс управляющего компьютера доступен на китайском и английском языках.
- Эта пружинонавивочная машина подходит для производства двойных пружин кручения, прямых пружин, конических пружин сжатия, прямоугольных пружин, спиральных пружин, а также пружин специальной формы и т. д.
Технические параметры бескулачкового пружинонавивочного автомата
| Модель | RG-1225-CNC | RG-1240-CNC | RG-1260-CNC | RG-1280-CNC |
|---|---|---|---|---|
| Диаметр проволоки (проволока из углеродистой стали) | Ø0.3 - Ø2.5 мм | Ø1.5 - Ø4 мм | Ø2 - Ø6 мм | Ø3 - Ø8 мм |
| Общая мощность | 14.8 кВт | 26.2 кВт | 54.5 кВт | 71.4 кВт |
| Количество осей | 12 осей | |||
| Количество осей подачи проволоки | 2 пары | 3 пары | 4 пары | |
| Сервомотор привода подачи проволоки | 2.7 кВт | 5.5 кВт | 11 кВт | 15 кВт |
| Сервомотор вращателя проволоки | 3.8 кВт | 2.7 кВт | 4.5 кВт | 15 кВт |
| Сервомотор слайдера | 1×8 кВт | 2×8 кВт | 4.5×8 кВт | 4.5×8 кВт |
| Серводвигатель поворотной оправки | 1 кВт | 1.5 кВт | 2.7 кВт | |
| Серводвигатель изогнутого вала | 0.4 кВт | 1 кВт | 1.5 кВт | 2.7 кВт |
| Габариты оборудования (ДxШxВ) | 1700 × 1600 × 1685 мм | 2100 × 1900 × 2000 мм | 2700 × 2000 × 2250 мм | 3500 × 2400 × 2500 мм |
| Вес оборудования | 1500 кг | 4000 кг | 7000 кг | 8000 кг |
| Напряжение | 3ф 380В 50Гц | |||

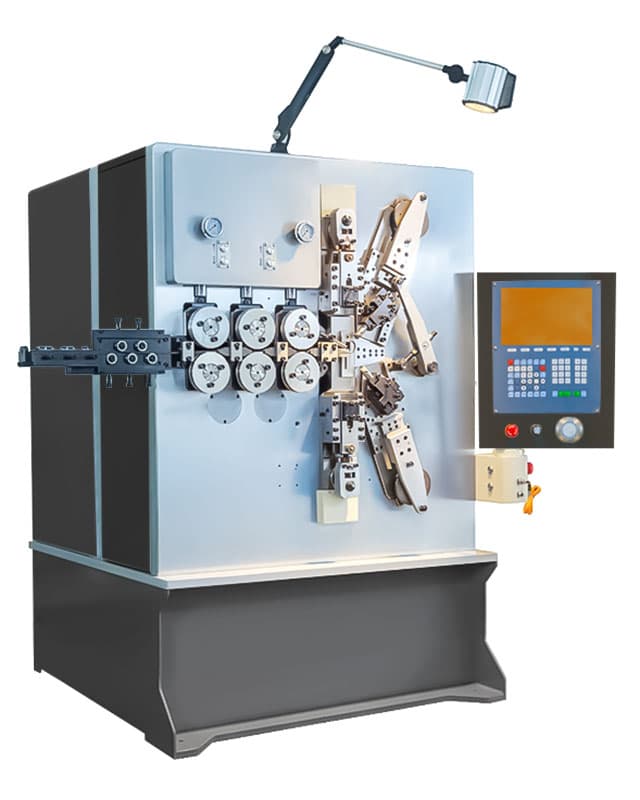

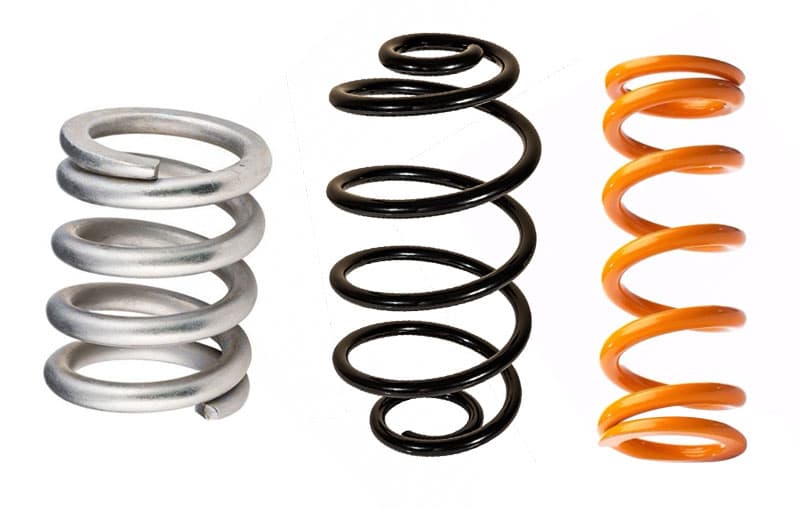

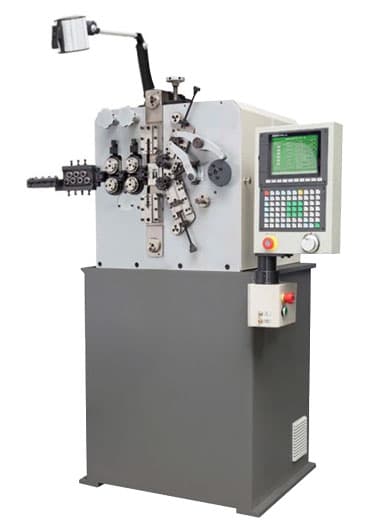

СТАНОК-МУЛЬТИФОРМЕР С ЧПУ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН СЖАТИЯ, ЦИЛИНДРИЧЕСКИХ ВИНТОВЫХ ПРУЖИН
Станки оснащены ЧПУ и имеют 3,4,6 осей, что позволяет производить пружины сжатия, цилиндрические винтовые пружины в два, три последовательных шага. Смена параметров работы оборудования, как например, изменения диаметра изготавливаемых изделий может быть осуществлена во время работы станка с помощью панели управления и интерфейса. Длина и скорость подачи проволоки контролируется и регулируется при помощи компьютерной программы. Оборудование останавливается автоматически при наличие неисправностей или отсутствии проволоки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | RG-208-CNC | RG-212-CNC | RG-230-CNC | RG-238-CNC | RG-265-CNC | RG-280-CNC |
|---|---|---|---|---|---|---|
| Диаметр проволоки | 0.13-0.8 мм | 0.3-1.2 мм | 0.8-3.0 мм | 1.6-3.8 мм | 2.6-6.5 мм | 3.0-8.0 мм |
| Макс. скорость подачи проволоки | 90 м/мин. | 90 м/мин. | 110 м/мин. | 110 м/мин. | 70 м/мин. | 70 м/мин. |
| Макс. длина подачи проволоки | без ограничений | без ограничений | без ограничений | без ограничений | без ограничений | без ограничений |
| Макс. внешний диаметр пружины (* см. Примечание) | 20 мм | 20 мм | 50 мм | 60 мм | 100 мм | 100 мм |
| Производительность | 600 шт/мин. | 500 шт/мин. | 145 шт/мин. | 120 шт/мин. | 60 шт/мин. | 60 шт/мин. |
| Направление навивки | вправо/влево | вправо/влево | вправо/влево | вправо/влево | вправо/влево | вправо/влево |
| Мощность | 1.75 кВт | 2.75 кВт | 6.5 кВт | 8.4 кВт | 16.5 кВт | 22.5 кВт |
| Гидравлический пресс | - | - | - | - | - | 3 л.с. |
| Мощность двигателя для подачи СОЖ | - | - | - | - | - | 1/4 л.с. |

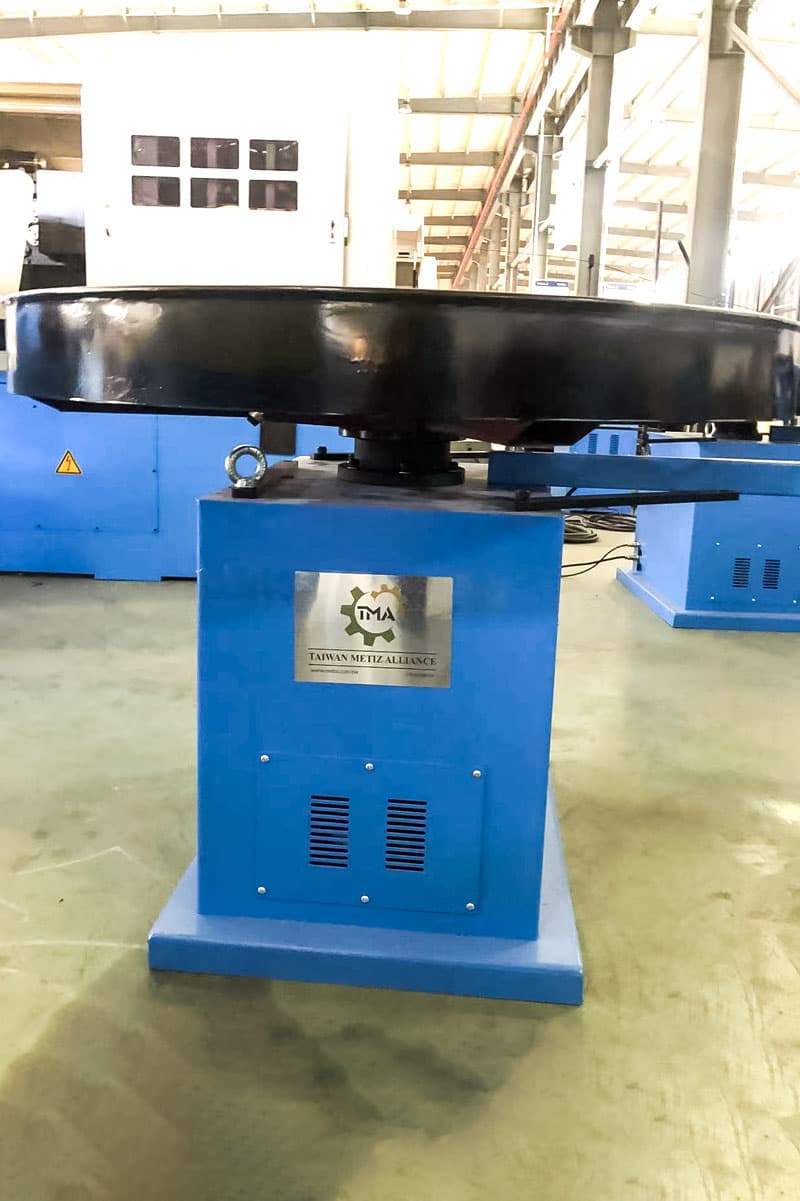

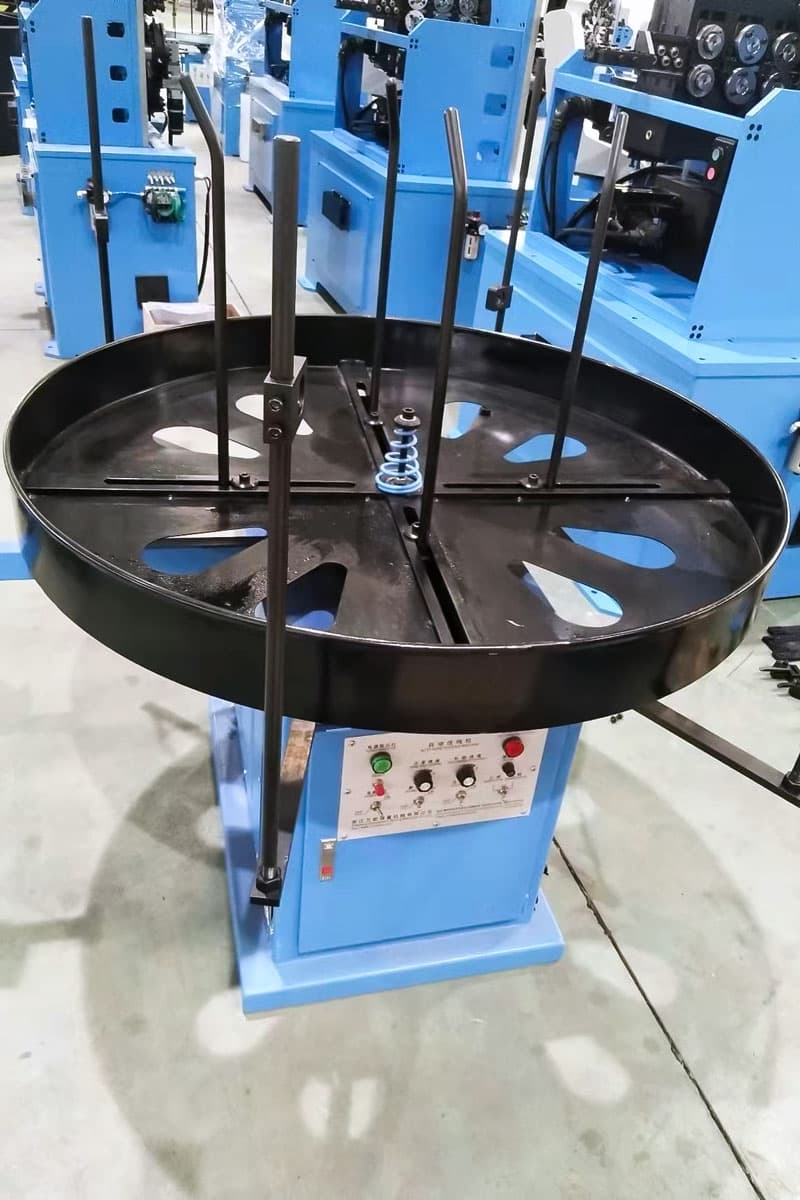

| Модель разматывающего устройство для проволоки | RG-70E | RG-70E | RG-600E | RG-1000E | RG-1500E | RG-1500E |
| Габариты оборудования | 72 × 101 × 138 см | 72 × 108 × 138 см | 140 × 136 × 170 см | 203 × 130 × 200 см | 164 × 228 × 212 см | 164 × 228 × 212 см |
| Вес оборудования | 340 кг | 395 кг | 1350 кг | 1660 кг | 3600 кг | 3580 кг |
| Габариты оборудования в упаковке | 85 × 146 × 156 см | 85 × 140 × 156 см | 155 × 150 × 91 см | 218 × 145 × 224 см | 245 × 182 × 242 см | 245 × 182 × 242 см |
| Вес оборудования в упаковке | 550 кг | 605 кг | 1600 кг | 2010 кг | 4080 кг | 4060 кг |
Примечание: минимальный внутренний диаметр пружины должен превосходить диаметр проволоки в три раза.
СТАНОК-МУЛЬТИФОРМЕР С ЧПУ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН СЖАТИЯ, ЦИЛИНДРИЧЕСКИХ ВИНТОВЫХ ПРУЖИН
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
| Модель | RG-2120-CNC | RG-412-CNC | RG-430-CNC | RG-438-CNC | RG-465-CNC | RG-480-CNC | RG-4120-CNC |
|---|---|---|---|---|---|---|---|
| Диаметр проволоки | 5.0-12.0 мм | 0.3-1.2 мм | 0.8-3.0 мм | 1.6-3.8 мм | 2.6-6.5 мм | 3.0-8.0 мм | 5-12 мм |
| Макс. скорость подачи проволоки | 60 м/мин. | 90 м/мин. | 110 м/мин. | 110 м/мин. | 70 м/мин. | 70 м/мин. | 60 м/мин. |
| Макс. длина подачи проволоки | без ограничений | без ограничений | без ограничений | без ограничений | без ограничений | без ограничений | без ограничений |
| Макс. внешний диаметр пружины (мин. внутр. диаметр пружины должен превосходить диаметр проволоки в три раза) | 150 мм | 20 мм | 50 мм | 60 мм | 100 мм | 100 мм | 150 мм |
| Производительность | 35 шт/мин. | 500 шт/мин. | 120 шт/мин. | 120 шт/мин. | 50 шт/мин. | 50 шт/мин. | 40 шт/мин. |
| Направление навивки | вправо/влево | вправо/влево | вправо/влево | вправо/влево | вправо/влево | вправо/влево | вправо/влево |
| Мощность | 37 кВт | 3.9 кВт | 8.25 кВт | 10.7 кВт | 19.7 кВт | 26.9 кВт | 45.5 кВт |
| Гидравлический пресс | 5 л.с | - | - | - | - | 3 л.с. | 5 л.с. |
| Мощность двигателя для подачи СОЖ | 1/4 л.с. | - | - | - | - | 1/4 л.с. | 1.4 л.с. |
| Модель разматывающего устройство для проволоки | RG-1500E | RG-70E | RG-70E | RG-1000E | RG-1500E | RG-1500E | RG-1500E |
| Габариты оборудования | 343 × 215 × 245 см | 72 × 108 × 138 см | 140 × 136 × 170 см | 203 × 130 × 200 см | 164 × 228 × 212 см | 164 × 228 × 212 см | 343 × 215 × 245 см |
| Вес оборудования | 12400 кг | 425 кг | 1480 кг | 1700 кг | 3655 кг | 3670 кг | 12800 кг |
| Габариты оборудования в упаковке | 376 × 233 × 273 см | 85 × 140 × 156 см | 155 × 150 × 91 см | 218 × 145 × 224 см | 245 × 182 × 242 см | 245 × 182 × 242 см | 376 × 233 × 273 см |
| Вес оборудования в упаковке | 13400 кг | 635 кг | 1710 кг | 2050 кг | 4135 кг | 4150 кг | 13800 кг |

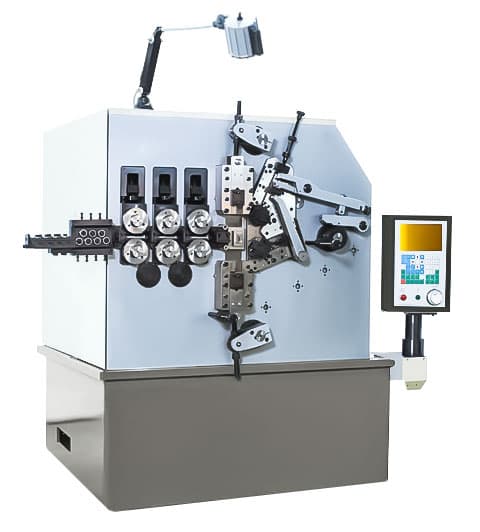

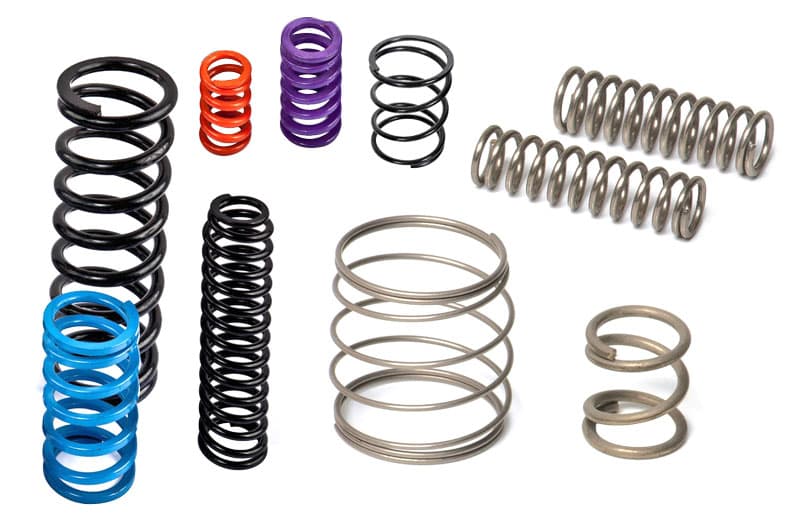

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРУЖИН СЖАТИЯ, ЦИЛИНДРИЧЕСКИХ ВИНТОВЫХ ПРУЖИН
Оборудование подходит для производства пружин различного вида: для машин, оборудования, игрушек, электроприборов, мебели, канцелярских принадлежностей, шариковых ручек, зонтов, мотоциклов, велосипедов, инструментов и так далее.
Исходный материал: проволока пружинная, проволока для фортепиано, проволока из нержавеющей стали, железная проволока, оцинкованная проволока, медная проволока и т.д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
| Модель | RG-08 | RG-15 | RG-45 |
|---|---|---|---|
| Диаметр проволоки | 0.13-0.8 мм | 0.3-1.6 мм | 2.0-4.5 мм |
| Длина подачи проволоки | Ø0.13-0.5 мм= 1080 мм Ø0.6-0.8 мм= 500 мм | Ø1.1-1.6 мм= 860 мм Ø0.7-1.0 мм= 1515 мм Ø0.3-0.6 мм= 2600 мм | Ø4.5-Ø470 мм Ø4.0-Ø950 мм Ø3.0-Ø1680 мм Ø2.3-Ø3200 мм |
| Макс. внешний диаметр пружины (мин. внутр. диаметр пружины должен превосходить диаметр проволоки в три раза) | 20 мм | 30 мм (для проволоки Ø1.1-1.6 мм внутр. диаметр пружины должен превосходить диаметр проволоки в шесть раз) | 55 мм |
| Производительность | 45-230 шт/мин. | 60 Гц: 28,52,82,118, 4 шага 50 Гц: 23,43,68,98, 4 шага | 60 Гц: 4,6,10,14,19,30,48,69 50 Гц: 3,5,8,12,16,25,40,58 |
| Направление навивки | по/против часовой стрелки | по/против часовой стрелки | по/против часовой стрелки |
| Основной двигатель | 1 л.с. | 1 л.с. | 5 л.с., 1/4 л.с., 3 фазы |
| Модель разматывающего устройство для проволоки | RG-70E | RG-6 | RG-6 |
| Габариты оборудования | 70 × 70 × 167 см | 77 × 92 × 135 см | 150 × 142 × 172 см |
| Вес оборудования | 355 кг | 570 кг | 2000 кг |
| Габариты оборудования в упаковке | 86 × 165 × 191 см | 161 × 92 × 162 см | 164 × 155 × 206 см |
| Вес оборудования в упаковке | 480 кг | 680 кг | 2300 кг |

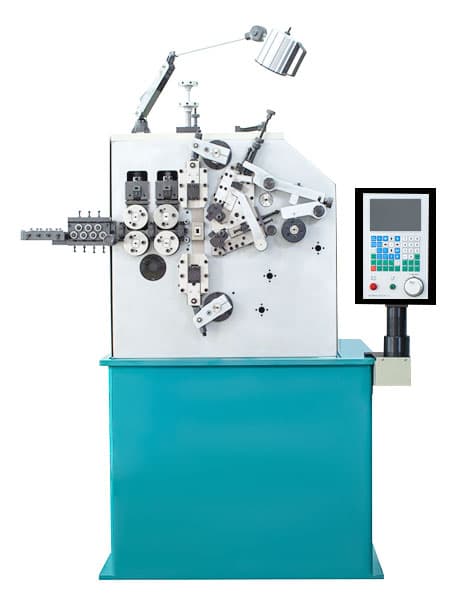

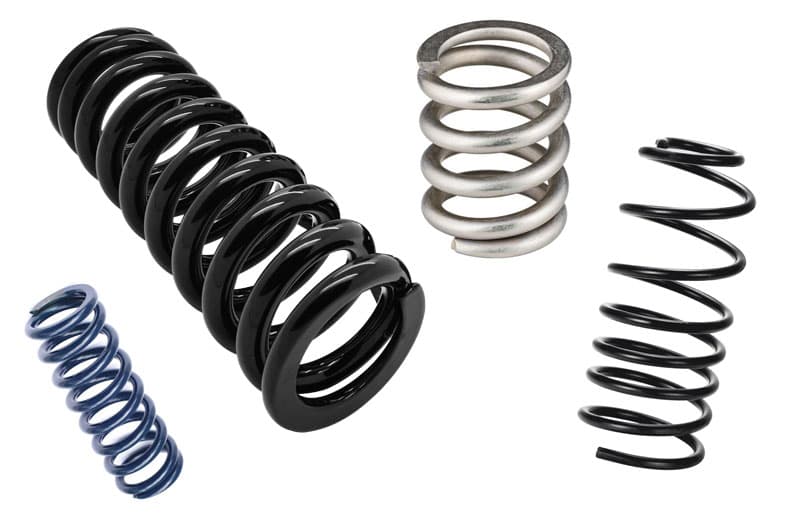

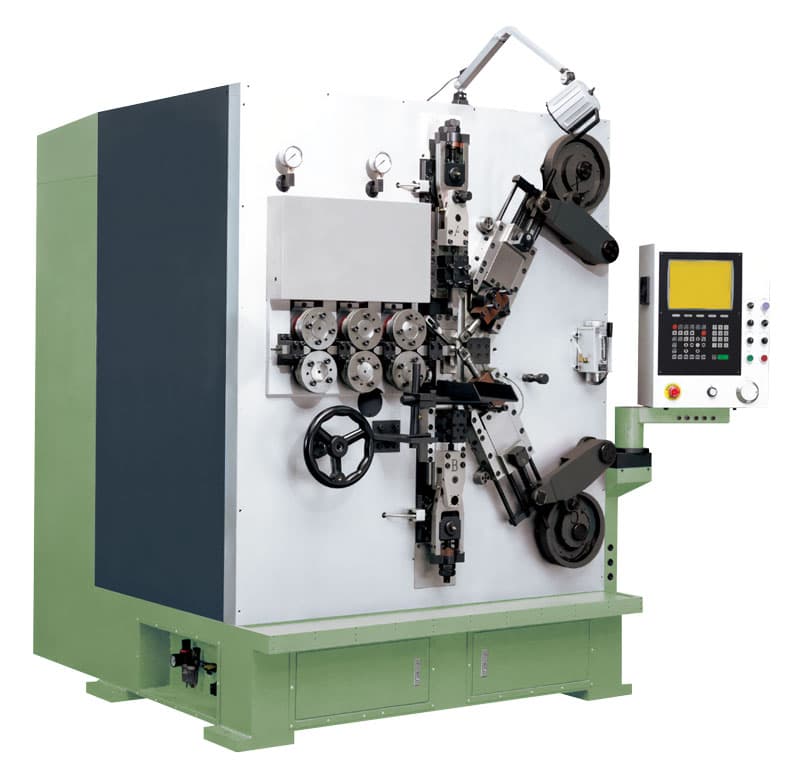

СТАНОК ДЛЯ ПРОИЗВОДСТВА ПРУЖИН СЖАТИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
| Модель | RG-1350-G | RG-2870-G |
|---|---|---|
| Диаметр проволоки | Ø1.0-Ø3.0 | Ø2-Ø8 мм |
| Длина пружины | 10-150 мм | 18-300 мм |
| Внешний диаметр пружины | Ø6-Ø50 мм | Ø10-Ø70 мм |
| Мощность двигателя | 5 л.с. ×2, 1 л.с. ×1 | 5 л.с. ×4, 1 л.с. ×1 |
| Размер заточного механизма | 400 мм ×2 шт. | 400 мм ×4 шт. |
| Габариты оборудования | 150×102×210 см | 180×142×230 см |
| Габариты оборудования в упаковке | 168×117×220 см | 198×157×226 см |
| Вес оборудования | 2000 кг | 3150 кг |
| Вес оборудования в упаковке | 2300 кг | 3550 кг |

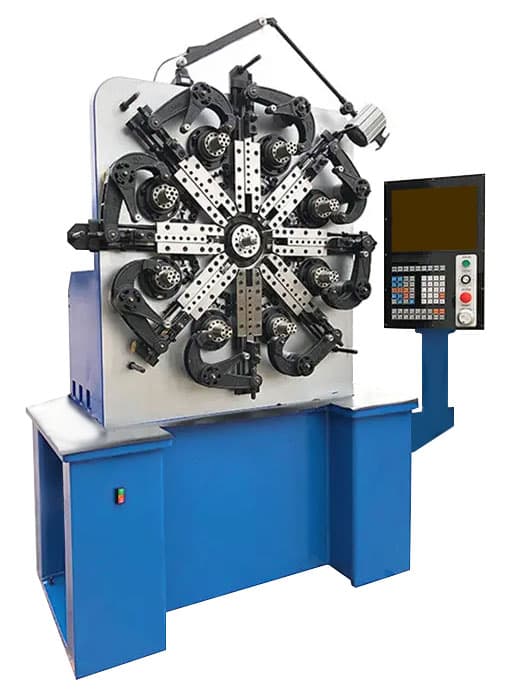

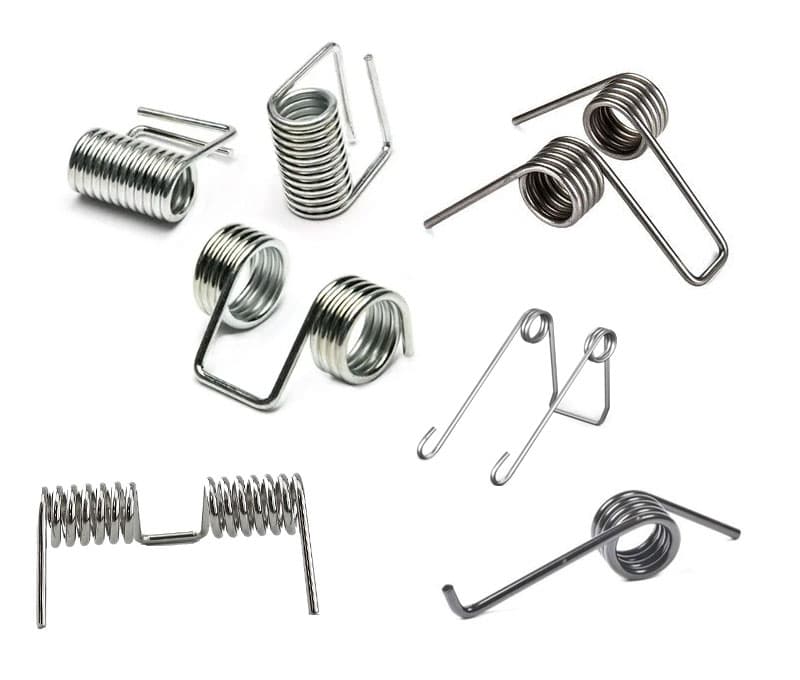

СТАНОК ДЛЯ ПРОИЗВОДСТВА ТОРСИОННЫХ ПРУЖИН
Оборудование для производства пружин кручения, торсионных пружин способно производить:
- Пружины малых размеров и малым усилием зажима для клипс именных карточек, заколок для волос, зажимов для одежды, предметов электроники.
- Пружины с повышенным усилием зажима для заколок для волос, одежды, канцелярских принадлежностей, мебели, инструментов, ножниц и тд. Пружины изготовленные на данном оборудовании имеют длинные кручки на обоих концах для зацепления и фиксации. Кручки формируются с помощью гибочного инструмента вручную. Число витков пружины может достигать 25.
- Пружины из проволоки большего диаметра: Ø1.6-Ø2.5 мм (40 витков проволоки) или Ø2.6-Ø4.0 мм (25 витков проволоки).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | RG-11K | RG-18K | RG-41K |
|---|---|---|---|
| Диаметр проволоки | 0.3-1.2 мм | 1.2-2.2 мм | 2.3-4.5 мм |
| Внешний диаметр пружины | 42 мм | 65 мм | 120 мм |
| Число витков пружины | Ø0.3-Ø0.7=0.5-28 шт. Ø0.8-Ø1.2=0.5-13 шт. | Ø1.2-Ø1.6=28 шт. Ø1.7-Ø2.2=13 шт. | Ø2.3-Ø3.0=28 шт. Ø3.1-Ø3.8=18 шт. Ø3.9-Ø4.5=8 шт. |
| Длина плеча | 40 мм × 50 мм | 50 мм × 70 мм | 70 мм × 100 мм |
| Направление навивки | по/против часовой стрелки | по/против часовой стрелки | по/против часовой стрелки |
| Производительность | 60 Гц: 30,54,84,120 50 Гц: 24,44,69,99 | 60 Гц: 19,32,50,79 50 Гц: 15,26,41,65 | 60 Гц: 2,4,6,9,10,16,26,36 50 Гц: 1,6,3.3,5,7.5,8.3,13,22,30 |
| Основной двигатель | 1/2 л.с. | 1 л.с. | 3 л.с. |
| Габариты оборудования | 98×63×103 см | 115×86×113 см | 166×143×155 см |
| Габариты оборудования в упаковке | 120×86×145 см | 122×92×153 см | 205×165×194 см |
| Вес оборудования | 240 кг | 350 кг | 920 кг |
| Вес оборудования в упаковке | 400 кг | 500 кг | 1250 кг |

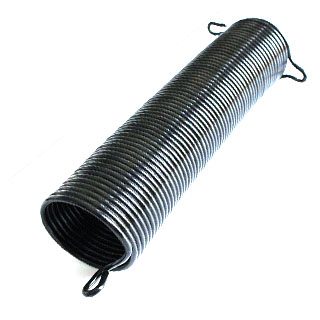

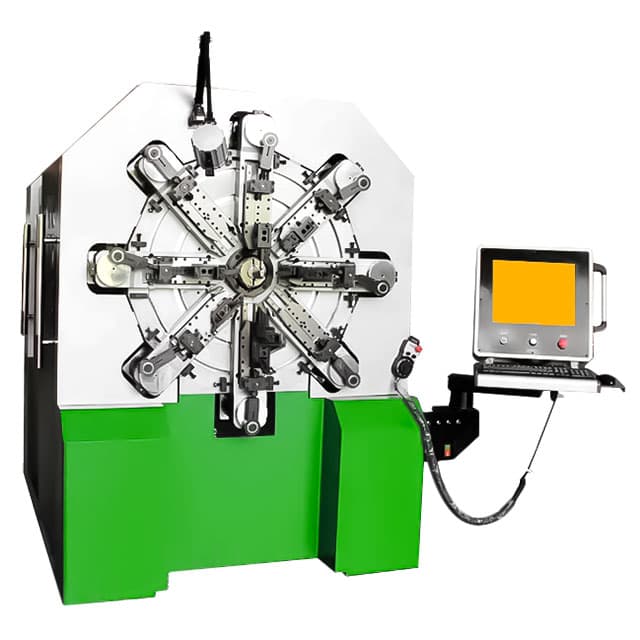

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ДВЕРНЫХ ПРУЖИН
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | RG-58-RDS | |
|---|---|---|
| Диаметр проволоки | Ø5-Ø8 мм | |
| Длина пружины | 100-800 мм | |
| Внешний диаметр пружины | 60-120 мм | |
| Направление навивки | по/ против часовой стрелки | |
| Двигатель | станок | 5 л.с. × 2 |
| гидравлический пресс | 5 л.с. × 2 | |
| Габариты оборудования | станок | 135 × 95 × 195 см |
| гидравлический пресс | 130 × 27 × 130 см | |
| стол вторичной обработки | 170 × 65 × 82 см | |
| Габариты оборудования в упаковке | станок | 151 × 125 × 220 см |
| гидравлический пресс | 102 × 122 × 99 см | |
| стол вторичной обработки | 185 × 80 × 120 см | |
| Вес оборудования | станок | 1710 кг |
| гидравлический пресс | 220 кг | |
| стол вторичной обработки | 170 кг | |
| Вес оборудования в упаковке | станок | 2010 кг |
| гидравлический пресс | 350 кг | |
| стол вторичной обработки | 610 кг | |

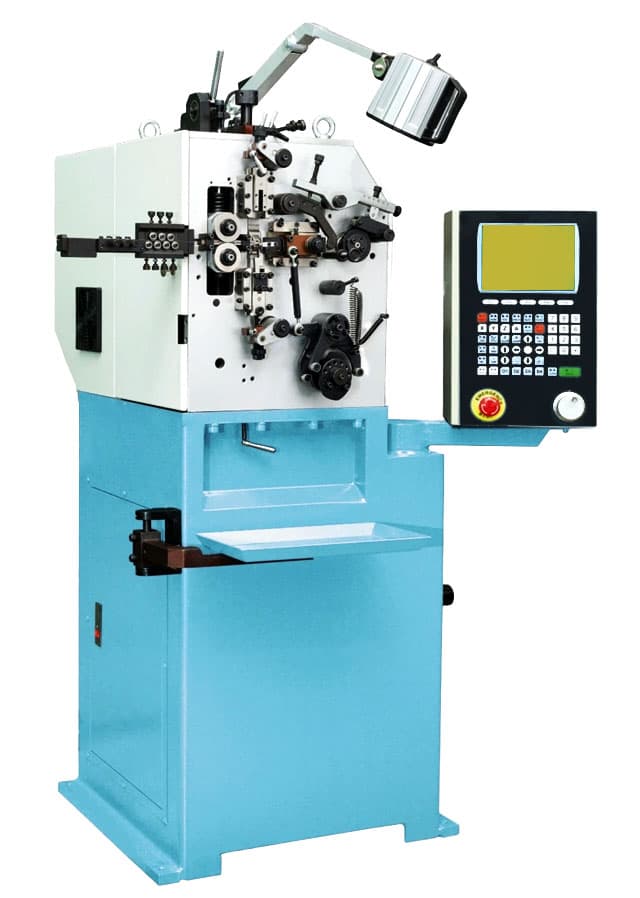

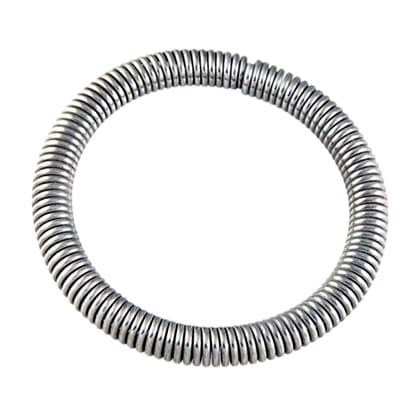

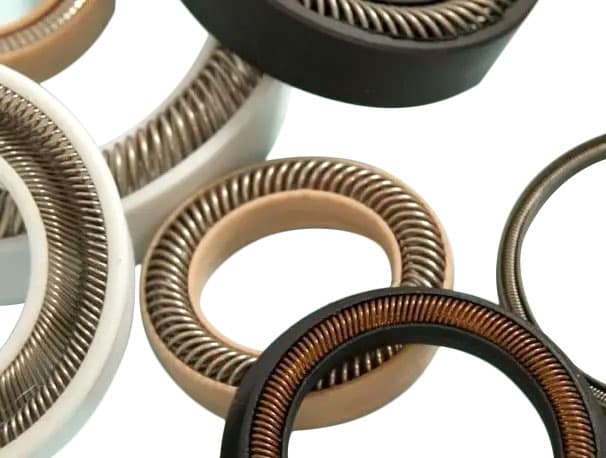

СТАНОК ДЛЯ ПРОИЗВОДСТВА ПРУЖИН ДЛЯ МАСЛЯНЫХ ГИДРАВЛИЧЕСКИХ ЗАТВОРОВ И САЛЬНИКОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | RG-206-CNC |
|---|---|
| Диаметр проволоки | Ø0.2 - Ø0.6 мм |
| Длина пружины | 20 - 280 мм |
| Производительность | 40 шт/ мин. |
| Мощность | 1.75 кВт |
| Модель разматывающего устройства для проволоки | RG-70E |
| Габариты оборудования | 72 × 95 × 138 см |
| Габариты оборудования в упаковке | 134 × 77 × 170 см |
| Вес оборудования | 280 кг |
| Вес оборудования в упаковке | 560 кг |
